Arbeiten mit Ketten

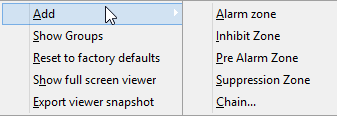

Um eine Kette zu erstellen, klicken Sie zunächst mit der rechten Maustaste auf den Viewer und dann auf Hinzufügen.

Kette erstellen

Wählen Sie Chain ... (Kette...) Der Dialog Kettenparameter hinzufügen wird geöffnet.

Geben Sie die Anzahl der Zonen in der Kette ein, und wählen Sie eine Zonenfunktion und eine Gruppe aus.

Alle Glieder der Kette müssen die gleiche Zonenfunktion haben. Es ist nicht möglich, gemischte Ketten zu haben.

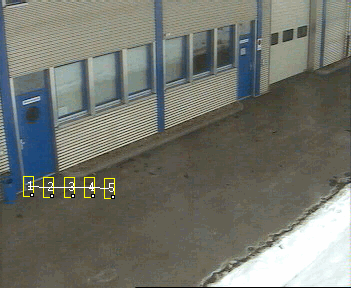

In unserem Beispiel haben wir eine Voralarmkette mit 5 Zonen in Gruppe 1 aufgebaut. Die fünf Zonen sollten die Außenwand zwischen den beiden Türen schützen.

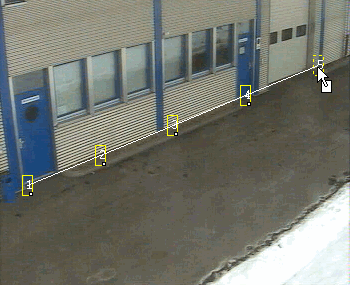

Um die Kette auszurichten, greifen wir die äußeren Zonen (linke Maustaste) und ziehen sie an die gewünschte Stelle. Die weiße Verbindungslinie zeigt deutlich die Ausrichtung.

Perspektive zeichnen

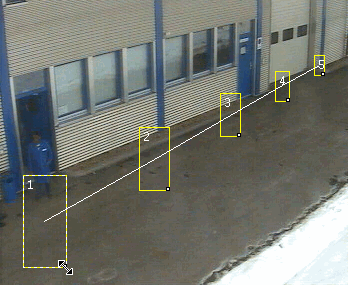

Um die Perspektive zu berücksichtigen (die linke Tür ist größer als die rechte; Personen, die aus der linken Tür kommen, sind größer als bei der rechten Tür), passen wir die Größe der ersten Zone an ...

... und wir positionieren die Zone über der Tür.

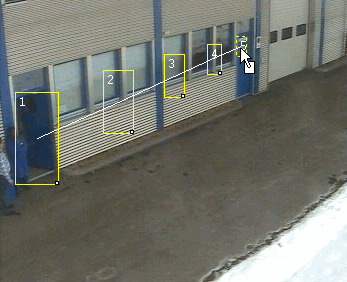

Dann machen wir das Gleiche für die fünfte Zone über der rechten Tür. Hier, die Ausrichtung über der rechten Tür ...

... und hier die passende Größe.

Es ist deutlich zu erkennen, wie sich die Zonen 2 bis 4 an die Perspektive anpassen.

Ketten formen

Da dies in unserem Beispielbild keine wirkliche Anwendung findet, zeigen wir Ihnen hier, wie Ketten umgestaltet werden können:

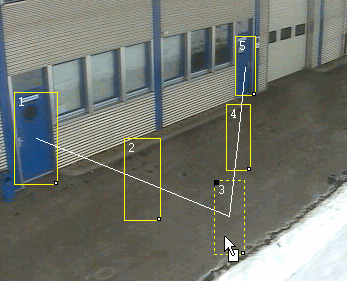

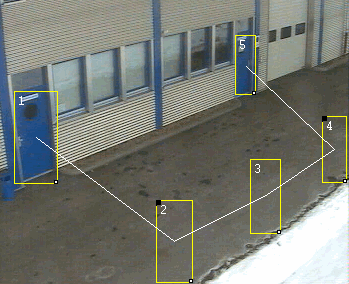

Wählen Sie Zone 3. Ziehen Sie es nach rechts unten. Die äußersten Zonen halten ihre Position, während die anderen Zonen ihre Position und Größe anpassen. Zone 3 hat ein schwarzes Quadrat in der oberen linken Ecke. Dies bedeutet, dass die Zone 3 zu einem Anker geworden ist. Alle Bewegungen der äußeren Zonen drehen sich nun um diesen Anker.

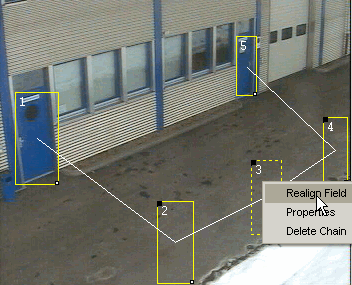

Wenn wir nun auch die Zonen 2 und 4 verschieben, werden sie ebenfalls zu Ankerzonen. Der Anker kann entfernt werden, indem Sie mit der rechten Maustaste auf die Zone klicken und dann auf Zone neu ausrichten klicken.

Hier ist das Ergebnis:

Ketten schneiden

Wenn Sie den Mauszeiger über die weiße Verbindungslinie bewegen, verwandelt sich der Cursor in eine Schere. Die Zonen können mit einem Linksklick getrennt werden.

In unserem Beispiel trennen wir die Türzonen von der Kette auf der anderen Seite des Zugangs.

Ketten verbinden

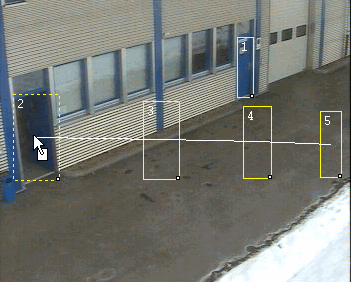

Um Ketten zu verbinden, ziehen Sie eine der äußersten Zonen einer Kette in die Mitte der Zone oder des Kettenendes, mit dem Sie verbinden möchten. Unterschiede in der Größe der Zonen sind dabei unerheblich. In unserem Beispiel haben wir Zone 2 in die Mitte von Zone 1 gezogen.

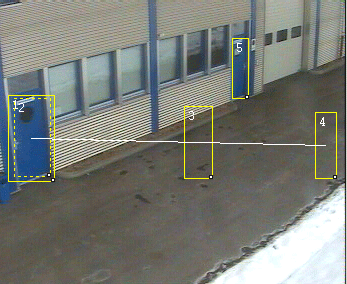

Wenn Sie die Maustaste loslassen, werden die Zonen verbunden und die Perspektive neu berechnet.

Die Neuberechnung der Perspektive wird nur von der verbundenen Seite zum ersten Anker durchgeführt.

Ketten löschen

Wenn Sie eine Kette löschen möchten, klicken Sie mit der rechten Maustaste auf eine beliebige Zone der Kette und dann im Dialog auf Ketten löschen. Die Kette wird ohne weitere Rückfrage zur Bestätigung gelöscht.

WICHTIG! Es stehen fünf Messzeiten zur Verfügung -> siehe Abschnitt 7.2.4, VMD verstehen und nutzen - Messzyklen
